本页依据对应主题的现场照片和原案例栏目整理。照片能说明作业环节，具体故障结论仍需结合该车检测与施工记录。
项目背景
新能源车采暖相关部件和低压控制回路可能同时出现在一项故障排查中，但不能只凭仪表提示或单个读数确定故障点。原案例栏目以 PTC 及低压问题为主题；照片显示机舱检查、外置部件、插接件、保险盒、继电器和仪表画面。
车主关切
车主需要知道问题可能涉及哪一段回路、是否需要更换部件，以及检查是否触及高压系统。现有图片没有故障码、车型资料和施工单，本页只说明可见的检查对象与合理的核对顺序，不推断具体损坏位置。
检查与施工思路

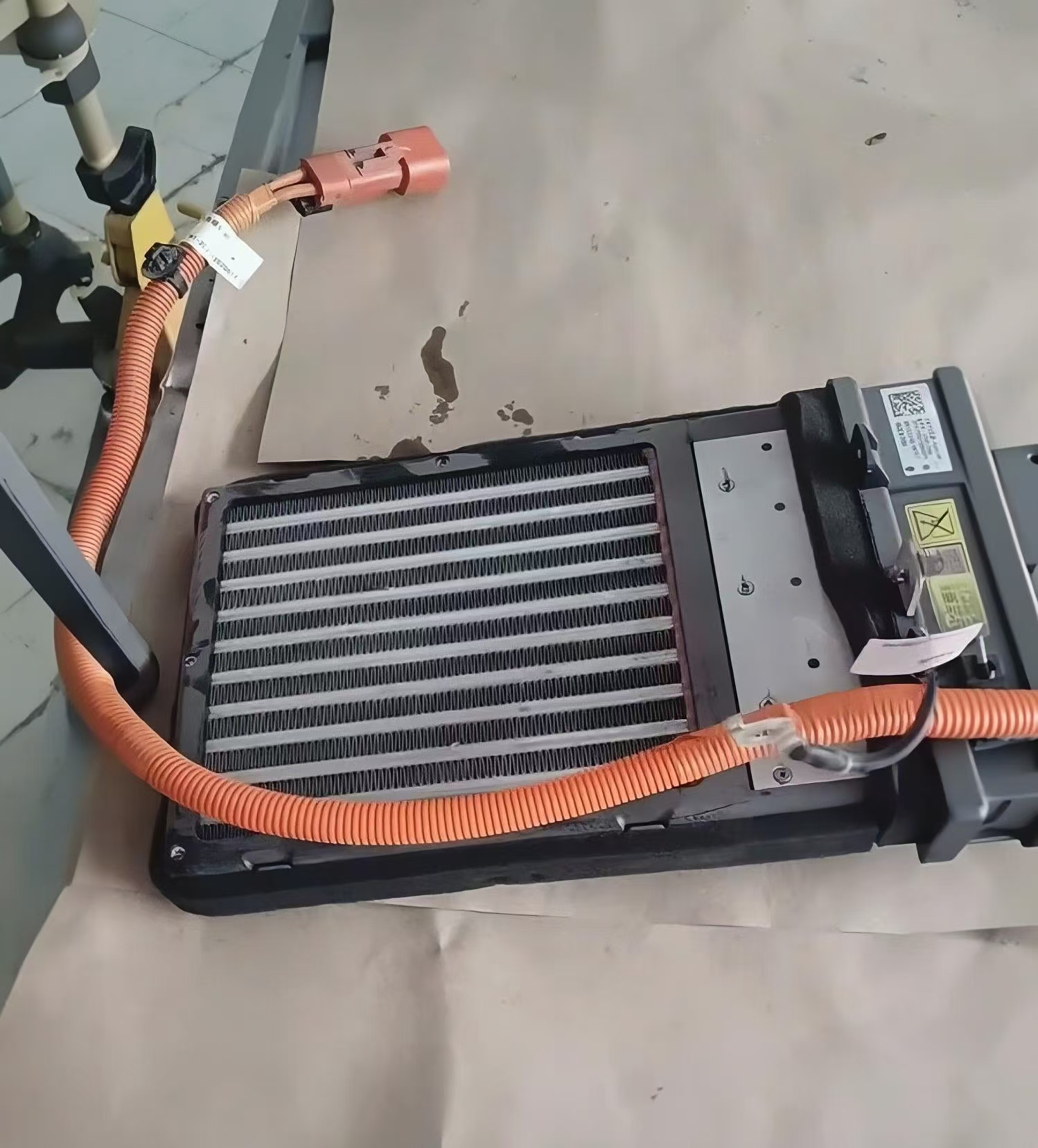

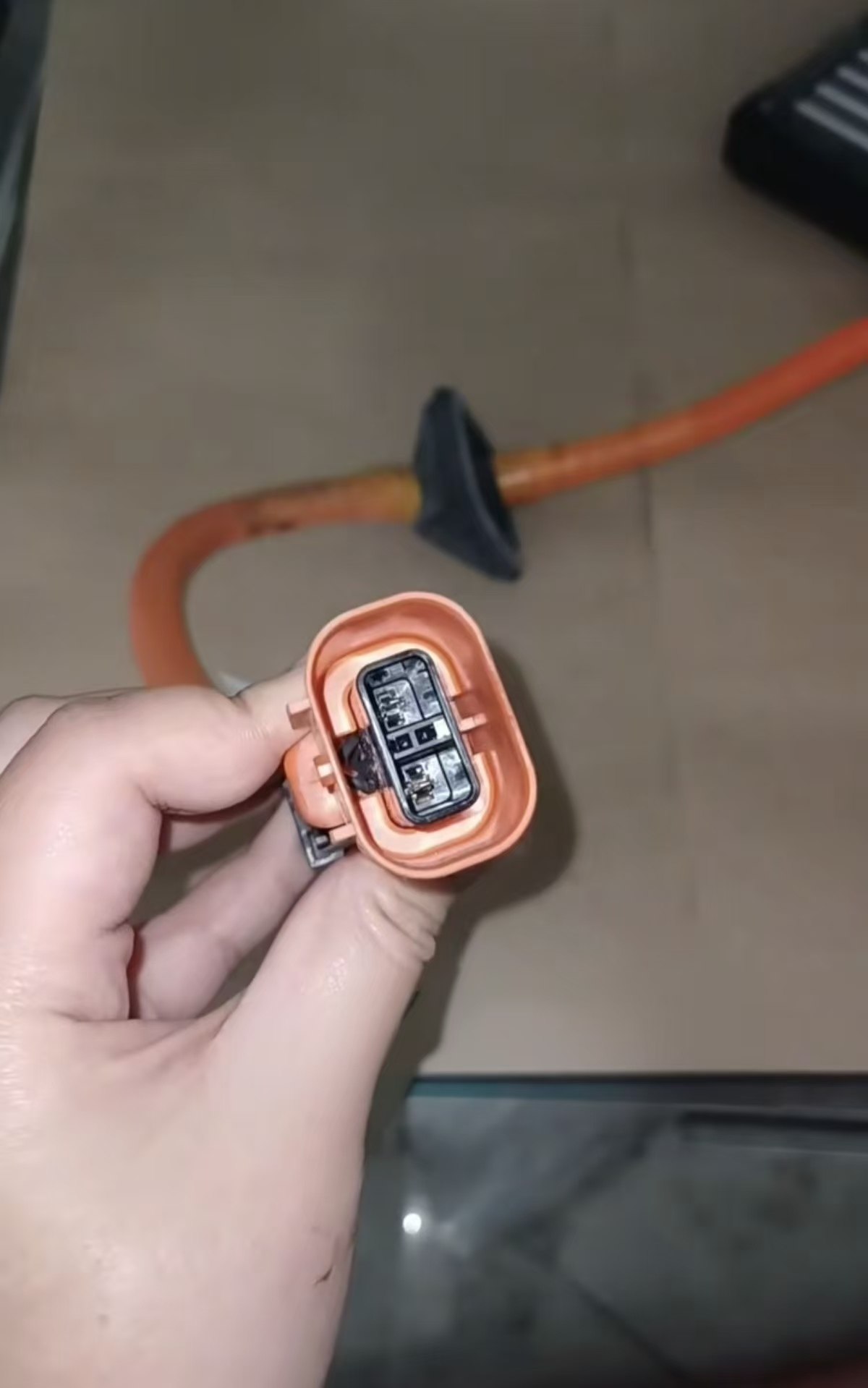

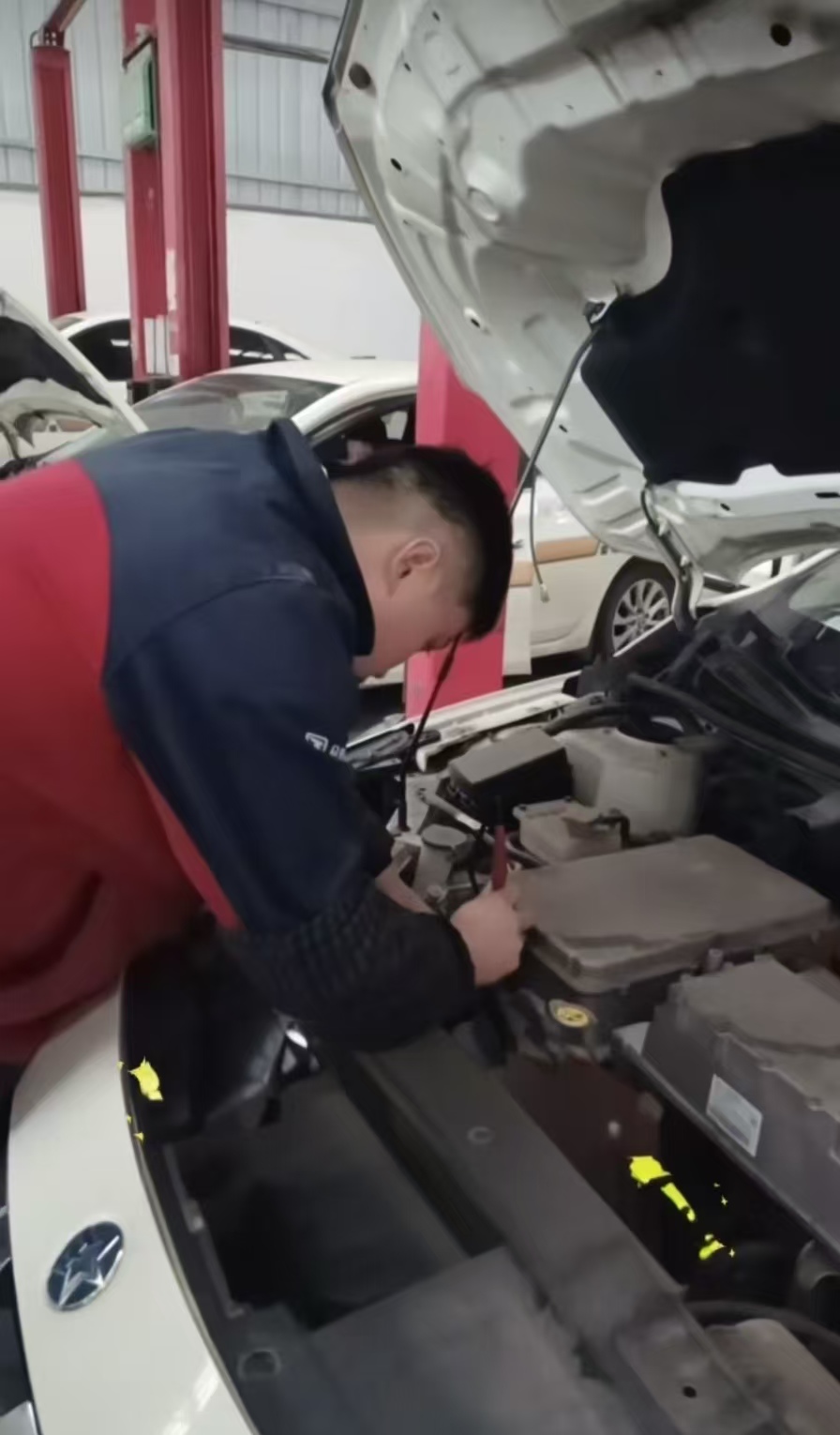

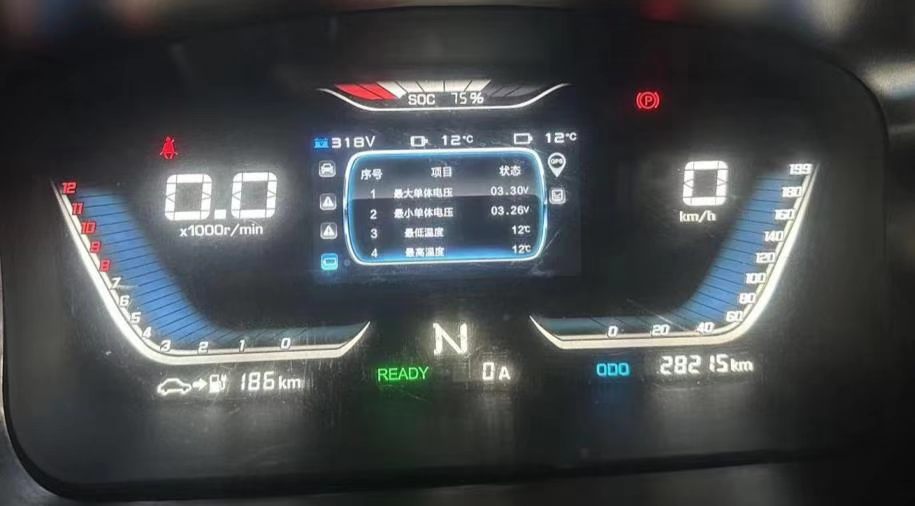

作业先从车辆状态与机舱可见部件入手，再分别查看 PTC 相关部件及接口、低压保险与继电器、线束插接状态，并使用仪表记录测量结果。最后结合车载仪表信息复核。照片中有橙色高压标识线束；涉及此类部位的操作应由具备相应能力的人员按安全流程完成，不能按普通低压插头处理。
关键细节
- 先区分高压部件本体、控制接口与低压供电，避免把多个回路混作一个故障点。

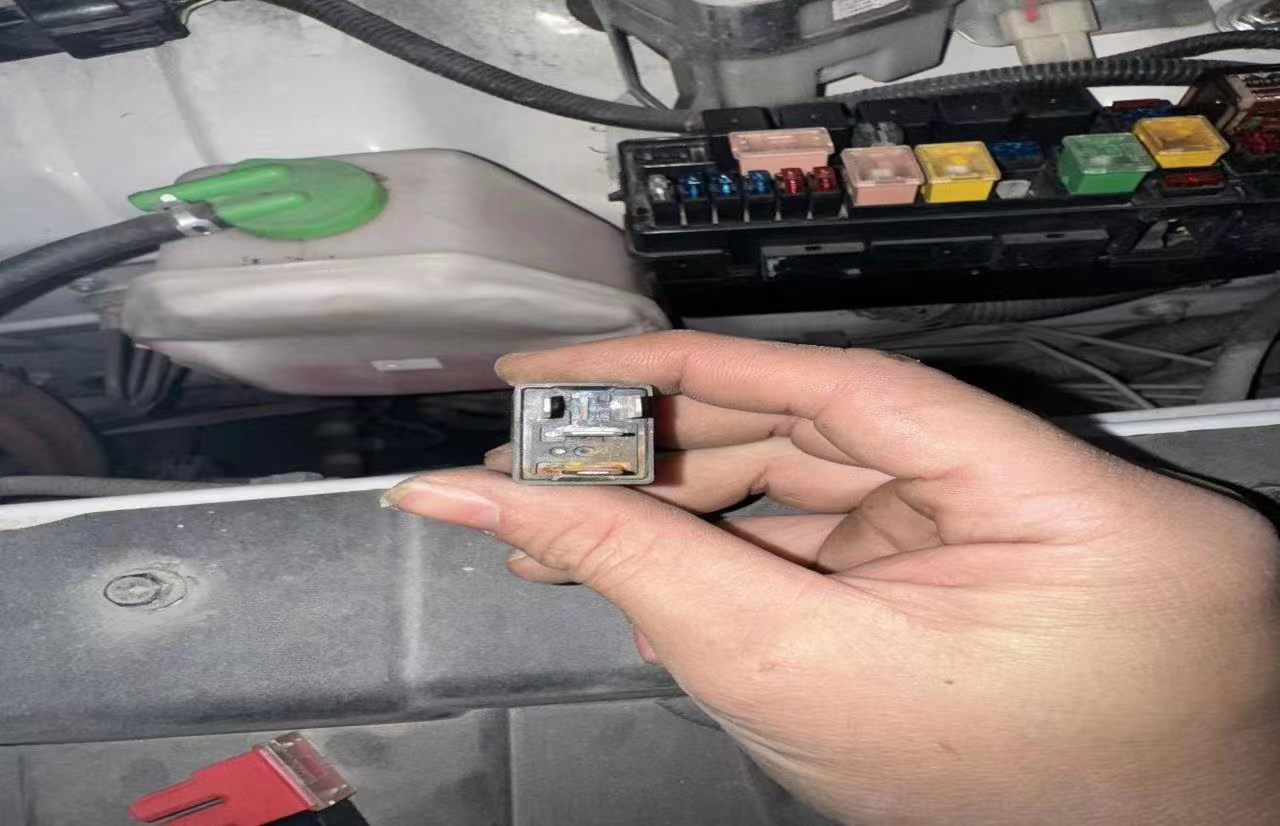

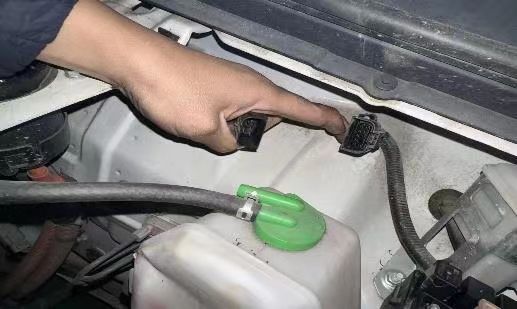

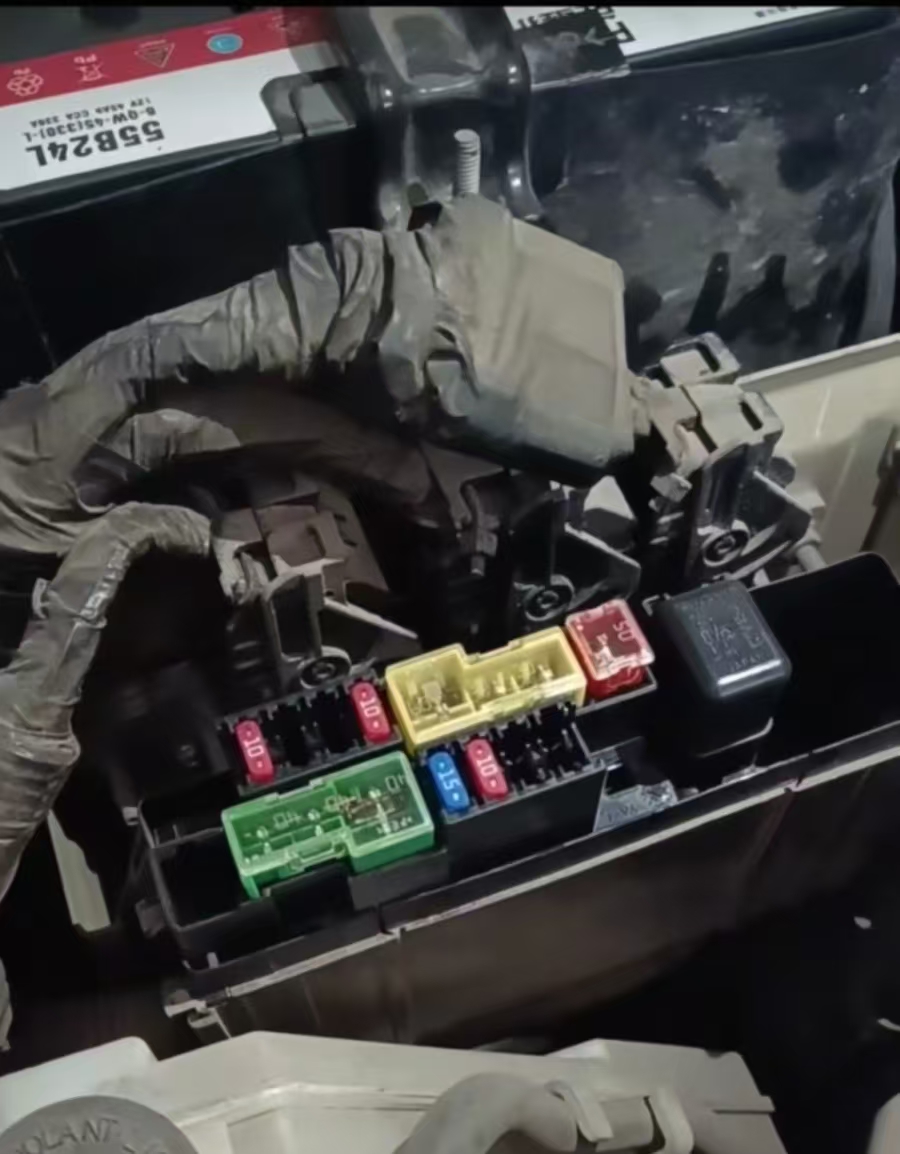

- 检查保险盒、继电器和插接件时，应记录位置与状态；单张照片不能证明部件已损坏。

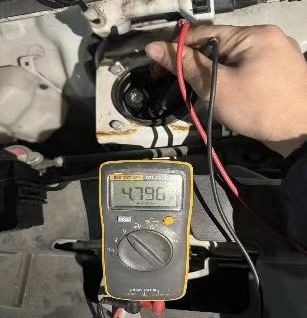

- 万用表画面仅留存读数，必须结合量程、测点和维修资料解释，不能直接作为维修结论。
